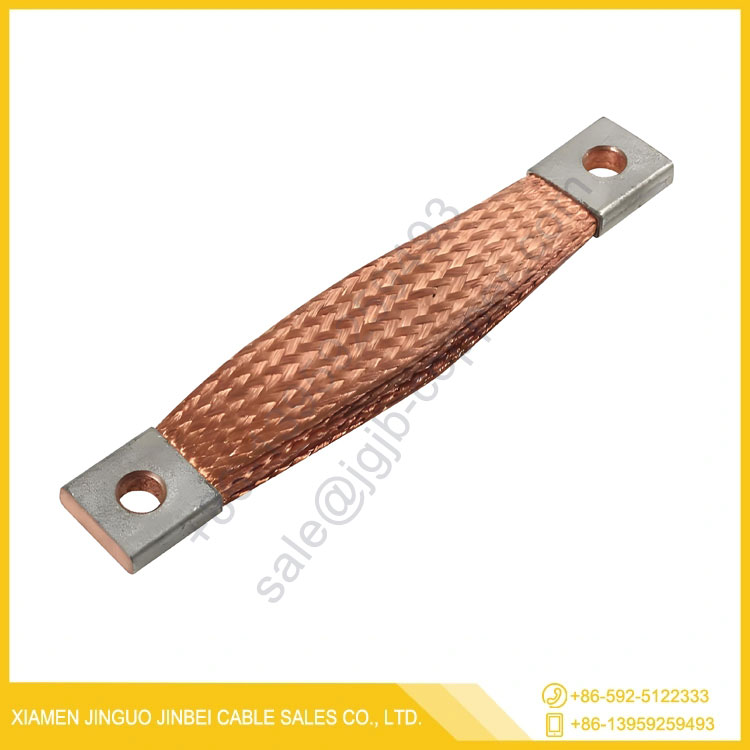

مضفر النحاس، المعروف أيضًا باسم جديلة النحاس أو جديلة الأسلاك النحاسية، هو موصل كهربائي مرن يتكون من خيوط متعددة من الأسلاك النحاسية الدقيقة المنسوجة معًا في شكل أنبوبي أو مسطح. وهو معروف على نطاق واسع بموصليته الاستثنائية ومرونته ومتانته، مما يجعله لا غنى عنه في الصناعات التي تتراوح من الإلكترونيات ونقل الطاقة إلى أنظمة السيارات والفضاء.
على عكس الموصلات النحاسية الصلبة، يوفر النحاس المضفر مرونة فائقة دون المساس بالكفاءة الكهربائية. هذه الميزة تجعلها مثالية للتطبيقات التي تتطلب الحركة ومقاومة الاهتزاز وتدفق التيار الفعال في المساحات الضيقة أو الديناميكية.
نظرة عامة على المنتج الأساسي
يتم تصنيف النحاس المضفر عادةً إلى أنواع معلبة، وعارية، ومطلية بالفضة، كل منها مناسب لبيئات تشغيلية محددة:
جديلة نحاسية عارية: توفر أقصى قدر من التوصيل للبيئات منخفضة التآكل.
جديلة نحاسية معلب: مقاومة معززة للأكسدة، مناسبة للاستخدامات الرطبة أو البحرية.
جديلة نحاسية مطلية بالفضة: تستخدم في ظروف التردد العالي أو درجات الحرارة العالية للحصول على أداء متميز.
المواصفات الفنية الرئيسية للنحاس المضفر
| المعلمة | نطاق المواصفات | وصف |
|---|---|---|
| مادة | نحاس إلكتروليتي عالي النقاء (≥99.95%) | يضمن مقاومة منخفضة وأداء مستقر |
| قطر ستراند | 0.05 ملم – 0.30 ملم | يحدد مرونة الجديلة والقدرة الحالية |
| منطقة مستعرضة | 1 مم² – 500 مم² | يحدد إجمالي القدرة الاستيعابية الحالية |
| المعالجة السطحية | عارية/معلبة/مطلية بالفضة | يوفر الحماية من التآكل والأكسدة |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +200 درجة مئوية | مناسبة للبيئات القاسية أو المتغيرة |
| الموصلية الكهربائية | ≥ 58 مللي ثانية/م | مقارنة بأداء الأسلاك النحاسية القياسية |
| قوة الشد | 200 – 400 نيوتن/مم² | يوفر المتانة الميكانيكية تحت الحمل |
ارتفع الطلب على النحاس المضفر بسبب الحركة العالمية نحو الكهرباء وأنظمة الطاقة المتجددة والأجهزة المصغرة التي تتطلب مسارات طاقة مرنة. مع تحديث الصناعات، تؤثر موثوقية المواد الموصلة مثل النحاس المضفر بشكل مباشر على كفاءة الطاقة، واستقرار الأداء، والامتثال للسلامة.
لا تكمن قيمة النحاس المضفر في موصليته فحسب، بل أيضًا في قدرته على التكيف الهيكلي. في حين أن النحاس الصلب فعال في البيئات الثابتة، فإن النحاس المضفر يوفر مزايا لا مثيل لها حيث تعد المرونة ومقاومة الاهتزاز وطول العمر أمرًا بالغ الأهمية.
المزايا الرئيسية للنحاس المضفر:
مرونة استثنائية:
يتيح الهيكل المنسوج الانحناء والالتواء بسلاسة دون التشقق أو الكسر، مما يجعله مثاليًا للتركيبات الديناميكية مثل الأذرع الآلية، والآلات المتحركة، وأنظمة التأريض.
تعزيز امتصاص الاهتزاز:
يمتص النحاس المضفر الضغط الميكانيكي والاهتزاز، مما يمنع إجهاد الأسلاك ويطيل عمر التوصيلات الكهربائية في البيئات عالية الحركة.
تبديد الحرارة متفوقة:
يعزز الهيكل المضفر نقل الحرارة بكفاءة، مما يقلل من خطر ارتفاع درجة الحرارة ويضمن توصيلًا ثابتًا على مدار فترات التشغيل الطويلة.
مقاومة التآكل والموثوقية على المدى الطويل:
عند طلاءه بالقصدير أو الفضة، يقاوم النحاس المضفر الأكسدة، مما يطيل عمر الخدمة حتى في الظروف المعرضة للرطوبة أو التآكل.
القدرة الاستيعابية العالية الحالية:
تعمل الخيوط المتعددة على زيادة مساحة السطح، مما يقلل من فقدان تأثير الجلد عند الترددات العالية - وهو أمر بالغ الأهمية لأنظمة البيانات عالية السرعة وإلكترونيات الطاقة.
تصميم قابل للتخصيص:
متوفر بأقطار مختلفة وكثافات نسج وطلاءات مختلفة، ويمكن تصميم النحاس المضفر لتطبيقات الأشرطة الأرضية والدرع والربط وتوزيع الطاقة.
التطبيقات عبر الصناعات:
السيارات: أحزمة تأريض البطارية، توزيع طاقة السيارة الكهربائية، درع EMI.
الطاقة المتجددة: التوصيلات العاكسة للطاقة الشمسية، وتأريض الوحدات الكهروضوئية.
الفضاء الجوي والدفاع: نقل طاقة خفيف الوزن ومرن في ظل الظروف القاسية.
المعدات الصناعية: توصيل المحركات والمحولات وقضبان الطاقة المرنة.
الاتصالات: حماية الترددات اللاسلكية والتأريض للمكونات الإلكترونية الحساسة.
باختصار، المزايا الهيكلية والكهربائية للنحاس المضفر تجعله مكونًا أساسيًا في الأنظمة الكهربائية المتقدمة حيث يكون الأداء والموثوقية غير قابلين للتفاوض.
تجمع عملية تصنيع النحاس المضفر بين الهندسة الدقيقة والخبرة المعدنية. يتم سحب كل خصلة من سلك نحاسي عالي الموصلية، ثم يتم تجديلها باستخدام آلات النسيج الآلية لضمان التوتر والتماثل الموحد. تتم إضافة المعالجات السطحية مثل التعليب أو الطلاء الفضي من خلال عمليات الطلاء الكهربائي أو الغمس الساخن لتعزيز مقاومة التآكل والقوة الميكانيكية.
خطوات التصنيع:
رسم الأسلاك النحاسية: تنقية النحاس الخام إلى خيوط رفيعة موحدة.
التلدين: تليين السلك لتحسين المرونة وتقليل الهشاشة.
التضفير: تشابك خيوط متعددة لتكوين ضفائر أنبوبية أو مسطحة.
الطلاء أو الطلاء: وضع القصدير أو النيكل أو الفضة لمنع الأكسدة.
القطع والإنهاء: تخصيص الأطوال أو الموصلات أو المحطات الطرفية بناءً على متطلبات العميل.
الاتجاهات الناشئة في تطوير النحاس المضفر:
التصنيع الصديق للبيئة:
إن الاعتماد المتزايد على طلاء القصدير الخالي من الرصاص والمواد النحاسية القابلة لإعادة التدوير يدعم أهداف الاستدامة العالمية.
التكامل مع الأنظمة الذكية:
مع تقدم تقنيات إنترنت الأشياء والمركبات الكهربائية، يتم تطوير النحاس المضفر بطبقات عازلة هجينة وأجهزة استشعار لمراقبة التيار ودرجة الحرارة والتآكل.
التصغير والتصميم خفيف الوزن:
في صناعات الإلكترونيات والفضاء، هناك طلب كبير على أنواع النحاس المضفر الأقل سمكًا والأكثر كفاءة لتحسين المساحة وتقليل الوزن.
التوافق عالي التردد:
تعالج التصميمات الجديدة تقليل تأثير الجلد للحصول على أداء أفضل في أنظمة الاتصالات 5G وEV وأنظمة الاتصالات عالية السرعة.
الطلاءات المتقدمة:
تعمل الابتكارات مثل طلاء الفضة النانوية والطلاءات الهجينة البوليمرية على تحسين الموصلية والمقاومة ضد التعرض للمواد الكيميائية.
تضع هذه الاتجاهات التكنولوجية النحاس المضفر كحل جاهز للمستقبل يتماشى مع تحول العالم نحو الكهرباء والطاقة المتجددة والتصنيع الذكي.
س1: ما هي العوامل التي تحدد أداء النحاس المضفر في الأنظمة الكهربائية؟
A1: يعتمد أداء النحاس المضفر على عدد خيوطه، وكثافة النسج، ومساحة المقطع العرضي، ومعالجة السطح. يؤدي ارتفاع عدد الخيوط إلى زيادة المرونة، بينما تعمل مناطق المقاطع العرضية الأكبر على تعزيز القدرة الحالية. يعتمد الاختيار بين الجديلة العارية أو المعلبة أو المطلية بالفضة على الظروف البيئية - المعلبة لمقاومة التآكل، والمطلية بالفضة لتطبيقات درجات الحرارة العالية أو عالية التردد، والعارية للاستخدام العام.
س2: هل يمكن استخدام النحاس المضفر في كل من التأريض ونقل الطاقة؟
ج2: نعم. النحاس المضفر متعدد الاستخدامات للغاية. إن مرونته وموصليته تجعله مثاليًا لأشرطة التأريض في اللوحات الكهربائية وأطراف البطارية والمحولات. لنقل الطاقة، يتم استخدام الموصلات النحاسية المضفرة المسطحة أو الأنبوبية لتوفير تيار مستقر عبر المفاصل المتحركة أو البيئات عالية الاهتزاز، مما يضمن السلامة والكفاءة.
س3: كيف يساهم النحاس المضفر في كفاءة استخدام الطاقة؟
A3: يقلل النحاس المضفر من المقاومة الكهربائية وتراكم الحرارة، مما يسمح بتدفق الطاقة بشكل أكثر كفاءة عبر الأنظمة. إن قدرتها على الحفاظ على تيار مستقر تحت الضغط الميكانيكي تقلل من فقدان الطاقة وتوقف النظام، مما يساهم في توفير تكاليف التشغيل على المدى الطويل.
س 4: هل هناك فرق بين جديلة النحاس وتدريع رقائق النحاس؟
ج4: نعم. في حين أن كلاهما يوفر حماية كهرومغناطيسية، فإن جديلة النحاس توفر مرونة فائقة وقوة ميكانيكية، ومناسبة للتطبيقات الديناميكية أو الخارجية. تعتبر رقائق النحاس أفضل للحماية الثابتة في العبوات المحصورة أو الصلبة.
مع تطور الصناعات نحو الكهرباء والأتمتة، يظل النحاس المضفر حجر الزاوية في نقل الطاقة بشكل آمن وفعال. يستمر التركيز المتزايد على الطاقة المتجددة، والتنقل الكهربائي، وأنظمة الشبكة الذكية في زيادة الطلب على المواد الموصلة عالية الأداء التي تجمع بين المرونة والموثوقية وطول العمر.
في السنوات القادمة، نتوقع رؤية النحاس المضفر مدمجًا في الأنظمة المتقدمة حيث يتقاطع نقل البيانات والإدارة الحرارية والقدرة على التكيف الميكانيكي. ويركز المصنعون أيضًا على الإنتاج الصديق للبيئة، مما يقلل التأثير البيئي دون التضحية بالأداء.
الشركات مثلجينجو جينبيهي في طليعة هذا التطور - تصميم منتجات نحاسية مضفرة تلبي المعايير الكهربائية العالمية مع تقديم حلول مخصصة للأنظمة الصناعية والسيارات والطاقة. يضمن التزامهم بالدقة والجودة والابتكار أن كل موصل نحاسي مضفر يقدم أداءً ثابتًا حتى في التطبيقات الأكثر تطلبًا.
لمزيد من المعلومات، أو الدعم الفني، أو حلول النحاس المضفرة المخصصة،اتصل بنالمناقشة متطلباتك المحددة واكتشاف كيف يمكن لمنتجات النحاس المتقدمة من Jinguo Jinbei تمكين أنظمتك الكهربائية من الجيل التالي.
