ترتبط شركة Xiamen Jinguo jinbei Cable Sales Co., Ltd. ارتباطًا وثيقًا بموضوعكابل الاستشعارالأداء في الأنظمة الصناعية، حيث يصبح التدريع ضروريًا لمنع التداخل والضوضاء في بيئات نقل الإشارات الحديثة.
في العديد من أنظمة التشغيل الآلي والطاقة، من المتوقع أن يقدم كابل التحكم إشارات مستقرة حتى في ظل الظروف الكهرومغناطيسية القوية. تستكشف هذه المقالة سبب اعتماد هياكل الأسلاك المحمية على نطاق واسع لضمان سلامة الإشارة والاستقرار التشغيلي في التطبيقات الصناعية المعقدة.
نادراً ما تكون المواقع الصناعية الحديثة "هادئة" كهربائياً. من توربينات الرياح ومفاتيح الطاقة إلى غرف التحكم في السفن وأنظمة تخزين الطاقة، يوجد النشاط الكهرومغناطيسي في كل مكان. تبدأ المحركات وتتوقف، وتتحول المحولات بترددات عالية، وتصدر خطوط الطاقة الكبيرة بشكل مستمر مجالات كهرومغناطيسية.

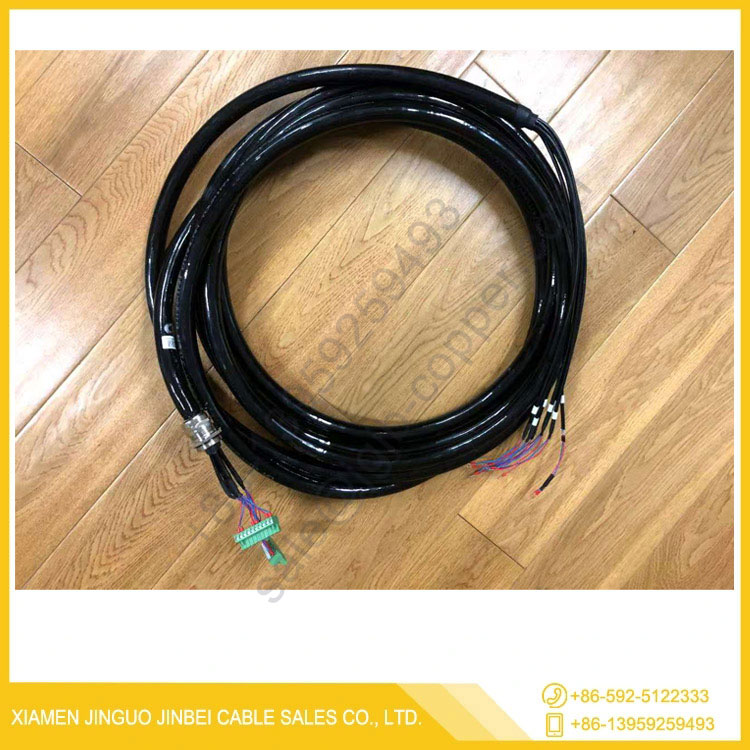

A كابل الاستشعاريواجه العمل في هذه البيئات مشكلة بسيطة ولكنها حرجة: فالتداخل غير المرغوب فيه يمكن أن يشوه الإشارة المرسلة أو يضعفها. حتى الاضطرابات البسيطة قد تؤدي إلى قراءات غير دقيقة أو استجابات متأخرة أو سلوك غير مستقر للنظام.
تشمل مصادر التداخل الشائعة ما يلي:
- محركات التردد المتغير (VFDs) المستخدمة في التحكم في المحركات
- معدات تحويل الجهد العالي
- كابلات الكهرباء القريبة الموازية لخطوط الإشارة
- أنظمة الاتصالات اللاسلكية وأجهزة الترددات اللاسلكية
- أحداث تبديل التتابع الميكانيكية
بدون الحماية المناسبة، يمكن لكابل التحكم التقاط هذه الاضطرابات بسهولة مثل الهوائي.
يعمل التدريع كحاجز وقائي. بدلاً من السماح للضوضاء الكهرومغناطيسية الخارجية باختراق الموصل، فإنه يعيد توجيه التداخل أو يمتصه، مما يحافظ على استقرار الإشارة الداخلية. وهذا مهم بشكل خاص في أنظمة المراقبة الدقيقة حيث تمثل تغيرات الجهد الصغيرة بيانات مهمة.
لا تعد الهياكل المحمية مجرد تحسينات اختيارية، بل غالبًا ما تكون ضرورية في البيئات الصعبة. الفكرة الأساسية بسيطة: عزل مسار الإشارة عن التأثير الكهربائي الخارجي.
في أنظمة المنتجات التي طورتها شركة Xiamen Jinguo jinbei Cable Sales Co., Ltd.، غالبًا ما تشتمل تصميمات كابلات التحكم المرنة على مفاهيم التدريع جنبًا إلى جنب مع الموصلات النحاسية الدقيقة المتوافقة مع معايير VDE0295 / IEC228 Class 5.
يتضمن الهيكل المحمي الحديث بشكل عام ما يلي:
- موصل نحاسي مجدول ناعم للمرونة
- طبقة عازلة TPE أو PVC للمقاومة الميكانيكية والكيميائية
- ترتيب أساسي ملتوي لتقليل التداخل
- طبقة حماية معدنية (جديلة أو رقائق) لحماية EMI
- غلاف خارجي متين مصمم لمقاومة الحركة والتآكل
هذا الهيكل ذو الطبقات يضمن ذلك
يمكن أن تعمل في ظل ظروف ثابتة وديناميكية.
يلعب اختيار المواد دورًا رئيسيًا في الاستقرار على المدى الطويل:
- مركبات TPE: مرونة ممتازة في درجات الحرارة المنخفضة
- خلائط PVC: نسبة أداء متوازنة من حيث التكلفة مع المقاومة الكيميائية
- عزل عالي المرونة: يدعم الانحناء المتكرر في الأنظمة المتحركة
تساعد هذه المواد الكابل في الحفاظ على أداء كهربائي ثابت حتى بعد ملايين دورات الحركة.
تُستخدم التصميمات المحمية على نطاق واسع في الأنظمة التي تكون الموثوقية فيها غير قابلة للتفاوض.
تتضمن بيئات التطبيق النموذجية ما يلي:
- أنظمة توليد طاقة الرياح
- وحدات مراقبة مفاتيح الكهرباء
- أنظمة التحكم والملاحة البحرية
- أنظمة جديدة لتخزين وتحويل الطاقة
- خطوط الإنتاج الميكانيكية الآلية
في هذه السيناريوهات أكابل الاستشعاريجب أن يتحمل الاهتزاز والحركة والضوضاء الكهربائية في وقت واحد.
في التركيبات الديناميكية مثل أنظمة سلسلة السحب، يتم ثني الكابلات وتمديدها بشكل متكرر. غالبًا ما تدعم المنتجات المصممة لهذه البيئات ما يصل إلى 3 ملايين دورة ثني، مما يضمن عمرًا تشغيليًا طويلًا دون تدهور الإشارة.
| ميزة | هيكل محمي | هيكل غير محمية |
| مقاومة EMI | عالي | قليل |
| استقرار الإشارة | قوي | عامل |
| المتانة الميكانيكية | معزز (بغمد مناسب) | أساسي |
| البيئات المناسبة | الصناعية / عالية الضوضاء | منخفض الضوضاء في الأماكن المغلقة |
| العمر النموذجي في أنظمة الحركة | طويلة المدى (ملايين الدورات) | محدود |
تسلط هذه المقارنة الضوء على سبب تحول التدريع إلى متطلب قياسي في العديد من التطبيقات.
التطور الرئيسي في هندسة الكابلات هو دمج المرونة والحماية. في أنظمة الحركة، لا يجب أن تقوم الكابلات بنقل الإشارات فحسب، بل يجب أيضًا أن تتحمل الحركة المستمرة.
تشمل الخصائص الرئيسية للتصميمات المرنة المتقدمة ما يلي:
- التواء محكم للنوى المعزولة لتحقيق التوازن الميكانيكي
- هندسة الكابلات المدمجة للتحكم في سلوك الانحناء
- طبقات خارجية مقاومة للاهتراء لتقليل إجهاد السطح
- التوافق مع أنظمة توجيه سلسلة السحب
تسمح هذه الميزات له بالحفاظ على أداء ثابت حتى في بيئات الحركة عالية التردد.
لضمان الموثوقية، يتم اختبار العديد من الكابلات الصناعية وفقًا للمعايير الدولية وأنظمة إصدار الشهادات.
تشمل المعايير المشتركة ما يلي:
- VDE0295 / IEC228 هيكل موصل فئة 5
- الامتثال لـ CE وTÜV للسلامة والأداء
- متطلبات RoHS التي تضمن التخلص من المواد المحظورة
- اختبار EN50085-1 وEN50085-2-3 لتوافق النظام
بالإضافة إلى ذلك، قد تحصل الموصلات المرنة المخصصة وأسلاك التأريض المستخدمة في الأنظمة ذات الصلة على شهادة UL وموافقات مجتمع التصنيف، مما يدعم النشر العالمي في الصناعات المنظمة.
لا تكون الضوضاء الكهربائية مرئية دائمًا، ولكن يمكن قياس تأثيراتها في حالة عدم استقرار النظام. يعمل التدريع على تقليل الضوضاء من خلال ثلاث آليات رئيسية:
1. انعكاس الموجات الكهرومغناطيسية:يعكس التدريع المعدني المجالات الكهرومغناطيسية الخارجية بعيدًا عن الموصل.
2. الامتصاص والتأريض:تتم إعادة توجيه تيارات التداخل بأمان إلى المسارات الأرضية.
3. الحد من اقتران بالسعة:تعمل الهندسة الزوجية الملتوية على تقليل تفاعل الإشارة الداخلية.
وتضمن هذه الآليات معًا أن أكابل الاستشعاريحافظ على سلامة البيانات المتسقة حتى في المناطق ذات التداخل العالي.
عند تصميم أو اختيار أنظمة الكابلات للبيئات الصناعية، هناك عدة عوامل عملية تؤثر على الأداء:
- بيئة التثبيت (ثابتة أو ديناميكية)
- البعد عن معدات الجهد العالي
- مستوى حساسية الإشارة المطلوبة
- الإجهاد الميكانيكي الناتج عن أنظمة الحركة
- تقلبات درجات الحرارة (-40 درجة مئوية إلى +90 درجة مئوية في المنشآت الثابتة)
في الأنظمة المرنة، يعد نصف قطر الانحناء أمرًا بالغ الأهمية أيضًا. تسمح العديد من التصميمات المتقدمة بما يلي:
- تركيب الجوال: 7.5× القطر الخارجي
- التركيب الثابت: 6× القطر الخارجي
تساعد هذه المعلمات على منع تلف الإجهاد الداخلي أثناء التشغيل على المدى الطويل.
مع تحرك الصناعات نحو الأتمتة وتكامل الطاقة المتجددة، أصبحت موثوقية الإشارة ذات أهمية متزايدة. سواء كانت مراقبة أداء التوربينات أو التحكم في تسلسل المفاتيح الكهربائية، فإن الاتصال المستقر يضمن سلامة النظام وكفاءته.
وتسمح له التصميمات المحمية بالعمل "كجهاز عصبي" مستقر داخل هذه البنى التحتية المعقدة، مما يقلل من المخاطر الناجمة عن الظروف الكهرومغناطيسية غير المتوقعة.
تظل هياكل الأسلاك المحمية حلاً رئيسيًا للحفاظ على نقل الإشارة المستقر في البيئات المعقدة كهربائيًا. من خلال الجمع بين الموصلات الدقيقة والمواد العازلة المرنة وطبقات التدريع الواقية، تحقق أنظمة الكابلات الحديثة المتانة وسلامة الإشارة في ظل الظروف الصعبة.
في التطبيقات العملية التي تتراوح من أنظمة طاقة الرياح إلى وحدات تخزين الطاقة، يمكن استخدام منتجات مثل كابلات التحكم المرنة المخصصة وما يتصل بهاكابل الاستشعارتوضح الحلول التي طورتها شركة Xiamen Jinguo jinbei Cable Sales Co., Ltd. كيف يدعم التصميم الهندسي بشكل مباشر الاتصالات الصناعية الموثوقة دون انقطاع أو تشويه.
